1200吨四柱液压机

1200吨四柱液压机型号为YQ32-200T，公称压力为12000KN，额定压力为25MPA，液体最大工作压力为31.5MPA，液压机台面大，可压制产品种类多，是一款多功能液压机床设备，机身采用三梁四柱结构形式，机器结构简单好操作，适用于各种可塑性材料的压制成型，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲，也可从事校正、压装、塑料制品及粉末制品的压制成型。

1200吨四柱液压机机身采用三梁四柱结构形式，上横梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整。上梁、工作台、滑块等大件采用优质钢板焊接而成，焊后经高频振动消除焊接应力。立柱及螺母：材料为优质45#钢，经调质、表面中频淬火并镀硬铬处理。主油缸为活塞缸，布置在上横梁孔内。液压控制采用插装阀集成系统，压力可调，流量稳定，动作可靠，使用寿命长。在滑块下平面及工作台上平面上开设有T形槽，可配M24的螺栓，用于紧固专用压装工装模具。

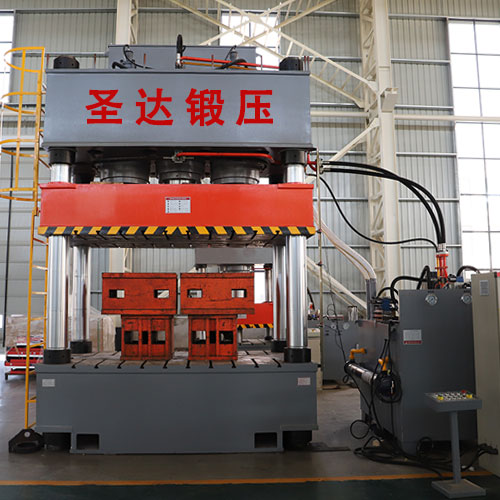

1200吨四柱液压机车间展示：

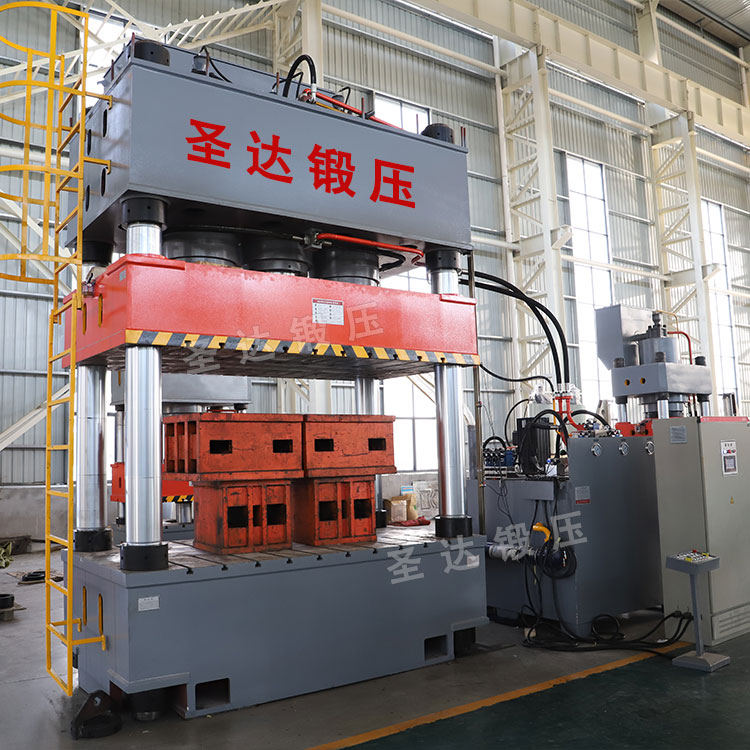

1200吨四柱液压机车间实物

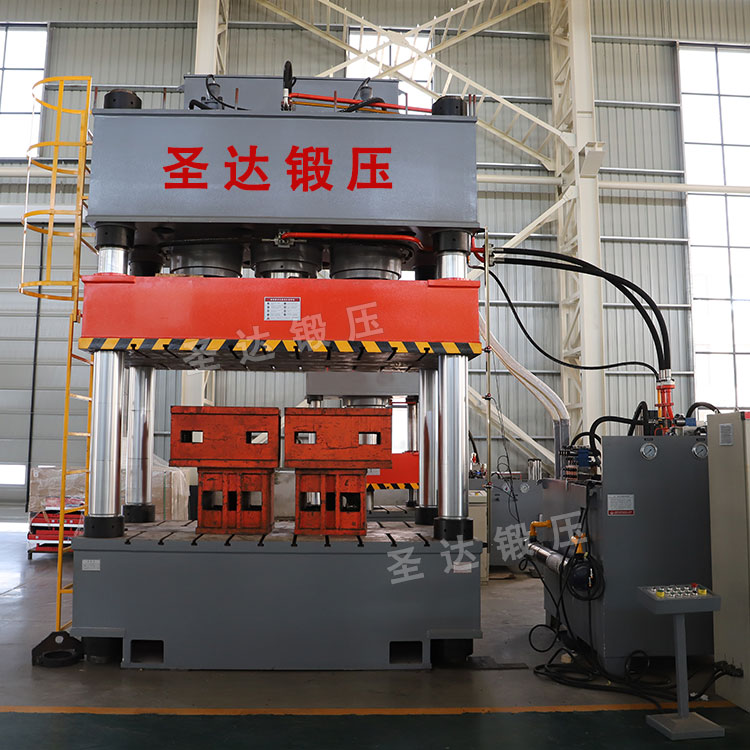

1200吨三梁四柱液压机

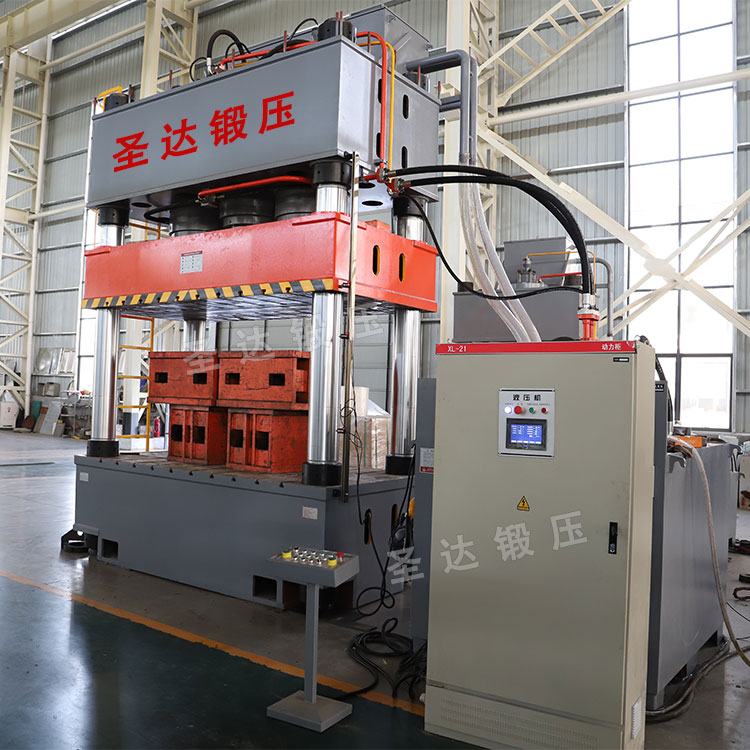

1200吨四柱液压机

1200吨四柱液压机的特点：

1、机身为三梁四柱式结构，采用全钢板CO2焊接，焊接后通过回火振动处理，确保压力机机身不易变形；

2、上滑梁、滑块以及工作台采用优质钢板焊接，振动时效处理消除内应力，立柱为优质45#钢，四柱均表面中频淬火并镀硬铬处理；

3、泵站采用PLC可编程控制电气系统，设有独立移动按钮站，操作方便；

4、液压系统采用集成式插装阀控制，动作灵敏，可靠，无渗漏；

5、液压机设有液压安全回路和滑块上死点锁紧机构，安全性能好；

6、设有独立的液压与电器控制系统，采用按钮集中控制，可实现定程和定压两种成型工艺，具有压力显示和行程、压力调节等功能。导柱、活塞杆中频淬火后镀硬铬处理，油泵进油口装有过滤装置，确保油泵和阀的使用寿命；

7、工作压力和行程可根据需要在规定范围内任意调节。压力、行程、速度可以一定范围任意调节；

工作方式：

1、点动：按相应按钮即产生相应动作，松开则动作停止；

2、手动：按相应按钮则产生相应动作直至极限位置；

3、半自动：

(1)定压控制：滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程；

(2)定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程。

1200吨四柱液压机技术参数：

设备型号：YQ32-1200T

公称压力：12000KN

系统压力：25Mpa

滑块行程：900mm

开口高度：1500mm

台面尺寸：2500*1600mm

下行速度：200-300mm/s

工作速度：6-15mm/s

回程速度：110mm/s

电机功率：68KW

注：以上参数仅供参考，机器实际参数请以山东沃达重工史经理18963222388（微信同号）技术方案为准。

可选附件或功能：

1、移动工作台

2、冲裁缓冲装置

3、压边滑块、液压垫四角分别调压装置（拉伸不对称零件）

4、光电保护装置

5、换模用浮动导轨和滚动托架

6、模具快速夹紧机构

7、行程、压力、速度数显数控装置

8、触摸工业显示屏

9、液压系统加热、冷却装置。
