315吨四柱液压机-金属板材压型设备

315吨四柱液压机是一种用于金属板材冲压成型的液压机床设备，主要应用于金属加工行业，如汽车制造、航空航天、机械制造等领域。这种机器通过高压液压系统驱动工作梁沿四个立柱上下运动，将上模和下模之间的金属板材在高压下进行冲压，实现板材的成型。

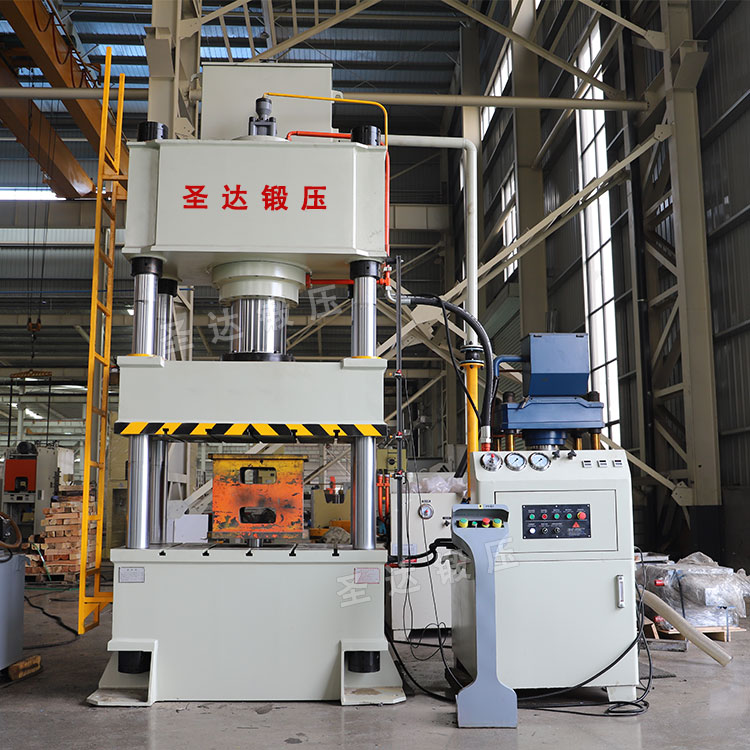

315吨四柱液压机

315吨四柱液压机由立柱、上下横梁、滑块、油缸等组成。采用优化的液压系统和控制系统，可以提高导向精度，延长设备使用寿命。根据不同的加工工艺，液压机具有装配、成型、校正、切割、冲压和拉伸功能。315吨四柱液压机结构经济实用，液压控制采用插装阀集成系统，减少了泄漏点，运行可靠，使用寿命长，可实现定压和定程两种成形过程，工作压力行程可在规定的范围内调节，采用集中按钮控制，可以实现手动、半自动和全自动三种操作方式。

1、基本结构

1）四柱结构：由四根高强度立柱构成，确保机器的稳定性和刚性，能够承受高强度的压力。

2）工作台和滑块：工作台位于下方，是放置工件的位置；滑块则在油缸的驱动下垂直运动，对工件施加压力。

3）油缸：通常位于上横梁，通过液压油传递力量，使滑块产生向上或向下的运动。

4）液压系统：包括油箱、油泵、阀门和管道，负责提供动力并控制压力和流量。

5）电气控制系统：包含PLC控制器、传感器和安全装置，实现自动化操作和过程监控。

2、主要功能

1）成型：对金属板材进行压制成型，如汽车车身、机械外壳等复杂形状的制造。

2）冲压：用于冲孔、切边、弯曲等工艺。

3）拉伸：适用于制作深拉伸件，如油箱、容器等。

4）校正：用于矫正变形的金属件。

5）装配：在组装过程中，用于压合紧密配合的零件。

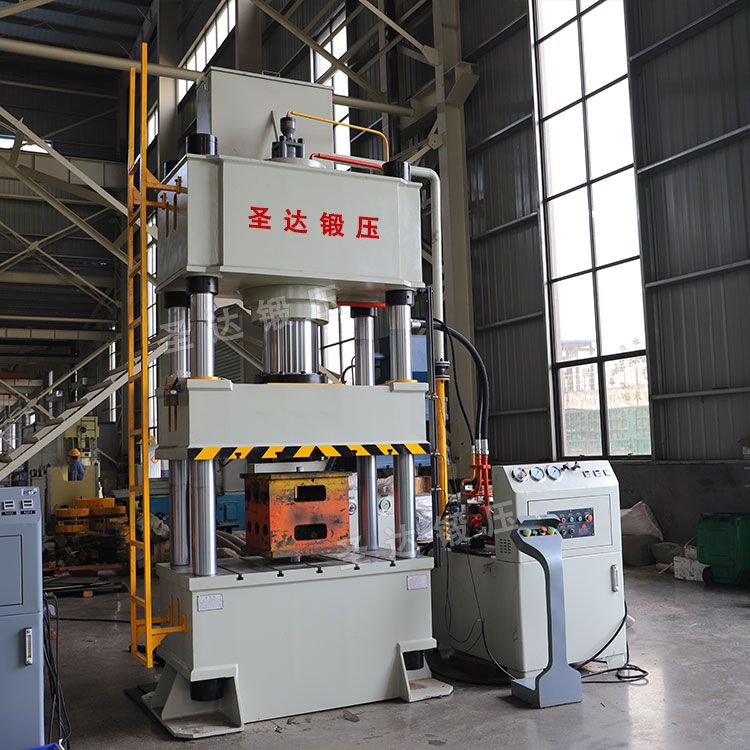

315吨三梁四柱液压机

3、技术参数

1）公称压力：代表液压机的最大压力，单位是千牛(kn)。对于315吨四柱液压机，公称压力为3150kn。

2）开口高度：是滑块上行到最上方时，与工作台面之间的距离，它与工件尺寸和成型模具有关。

3）滑块行程：也就是主油缸行程，与成型成品的高度、压缩比有关。

4）液压系统压力：它与液压泵有关，一般采用的系统压力为25Mpa。系统压力越大，主油缸活塞尺寸越小。

5）工作台尺寸：与设备配套模具有关，还与成品生产工艺有关。复杂成型工艺不需要在工作台面上布局更多的配件，模具越大，工作台面也越大。

4、使用注意事项

1）安全操作：操作前必须进行安全培训，使用过程中遵守所有安全规程。

2）定期维护：定期检查和润滑设备，确保液压系统无泄漏，电气系统正常。

3）环境条件：保持工作环境清洁，避免灰尘和杂质进入液压系统。

4）负载均衡：在工作台上均匀分布工件重量，避免偏载。

315吨四柱液压机因其强大的力量和灵活性，成为金属成型加工领域不可或缺的重要工具。在选择和使用时，应根据具体的应用场景和加工需求来确定最适合的型号和配置。
