630吨锚杆托盘液压机

630吨锚杆托盘液压机是生产矿用锚杆托盘生产的专用液压机，多采用三梁四柱式结构，该机也称630吨三梁四柱液压机，用于生产型号300×300×20mm、300x300x16mm及以内的锚杆托盘，可更换模具，完成对W钢带护板的冲压自动化生产。压制成型的锚杆托盘不需要人工取料，直接经滑到掉入地面，操作简单，安全系数高。一分钟出6块左右，一机多用，效果高。

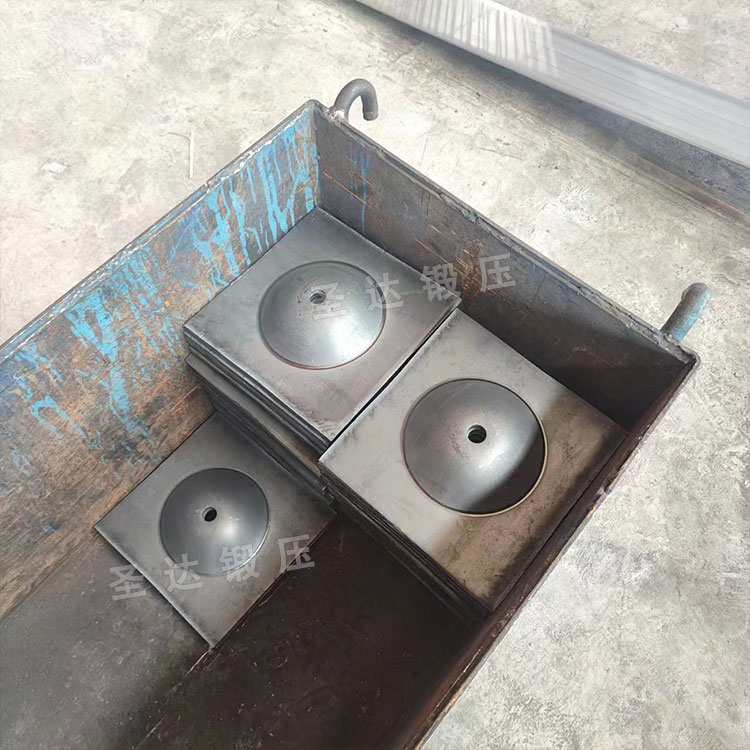

300x300x20mm锚杆托盘

630吨锚杆托盘液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。采用全钢板CO2焊接，焊接后通过振动处理，确保机身不变形。可根据托盘的规格尺寸搭配送料机、模具，可自动完成锚杆托盘的原材料自动进料、准确定尺、截断、打孔成型、打捆、自动码放的全部生产工序，是目前锚杆托盘生产线中比较理想的方案。

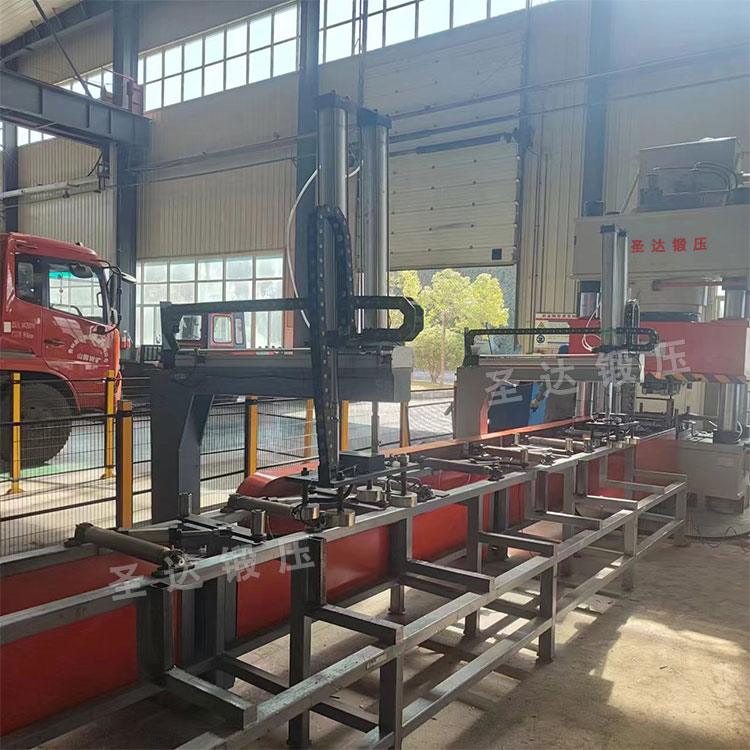

630吨锚杆托盘生产线车间调试

630吨锚杆托盘液压机压型范围广，通用性强，而且配套生产线，节省人力的同时提升了生产效率。630吨锚杆托盘生产线由630吨三梁四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成，并包含相应的电控系统和动力系统。

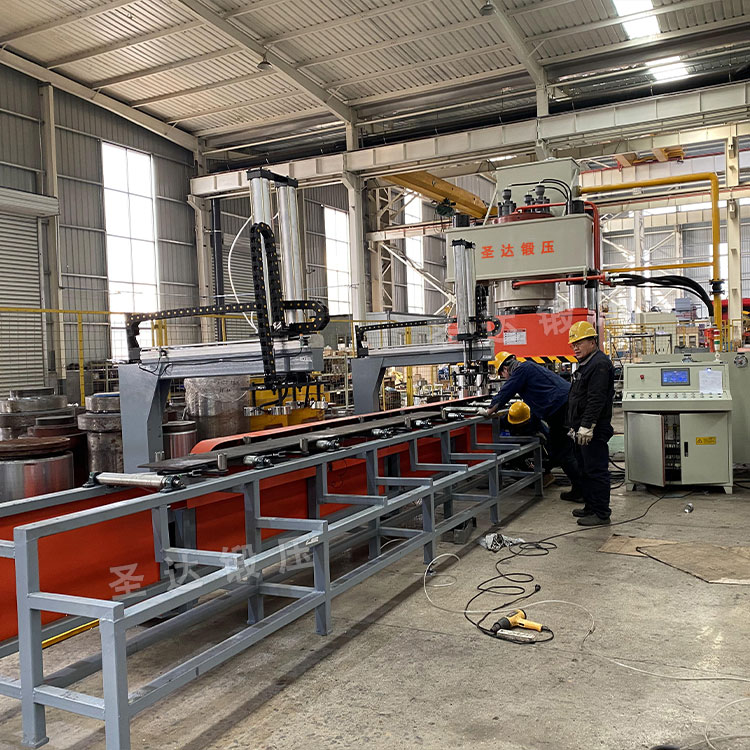

630吨锚杆托盘生产线客户现场

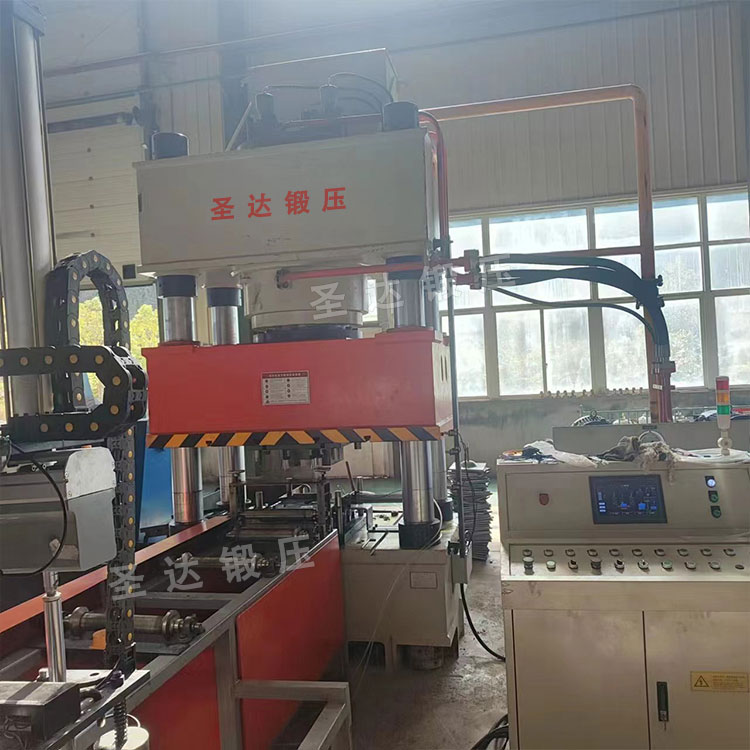

630吨三梁四柱液压机（锚杆托盘液压机）

630吨锚杆托盘生产线的工作过程：

1、送料：由自动送料机将钢板抓取传送到锚杆托盘液压机工作台面的模具上，等待拉伸冲孔；

2、拉伸冲孔冲裁：630吨三梁四柱液压机（主机）利用模具将钢板一次拉伸冲裁冲剪工艺，得到锚杆托盘成品；具体的工作流程：滑块快速下行—慢速加压—保压延时—滑块快速返回—原位停止等，完成锚杆托盘的一个冲压生产工艺流程。

3、出料：成品锚杆托盘由辅助设备推料机推送到传送带；

4、可配码垛机，可直接将压制好的锚杆托盘输送到码垛机进行码垛。

630吨锚杆托盘生产线采用 PLC 可编程控制器及触摸屏控制，伺服驱动导向送料、送料长短可调，减少人员操作。PLC 自动化控制，人机交互界面，可手动和自动控制生产线各部件的动作协调。

1、630吨三梁四柱液压机主机： PLC触摸屏数控系统控制生产，伺服驱动导向送料、送料长短可调，减少人员操作。

2、控制系统：自动化经送料冲裁生产设备PLC自动化控制生产速度可调，人机交互界面可手动和自动控制生产线各部件的动作协调。
